ZBGX型周邊傳動刮吸泥機適用于中心進水、周邊出水、中心排泥的大、中、小型池徑的輻流式沉淀池，主要用于城鎮(zhèn)污水處理廠的沉池內吸排泥。

    結構及工作原理

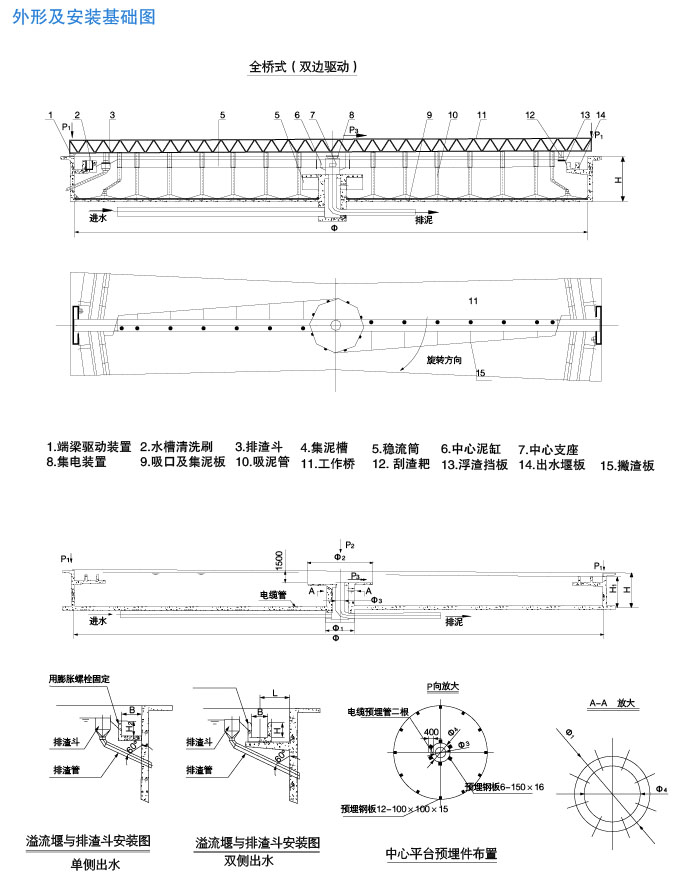

    該設備采用周邊傳動，污水從池中心的進水管流入，經穩(wěn)流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動工作橋架沿周邊旋轉，并帶動刮臂及刮泥板轉動，刮板將污泥刮集后由吸泥管依靠池內靜水壓抽吸至集泥槽內排入中心泥缸，再通過中心排泥管排出池外，水面的浮渣通過旋轉撇渣裝置導入排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。

    主要特點

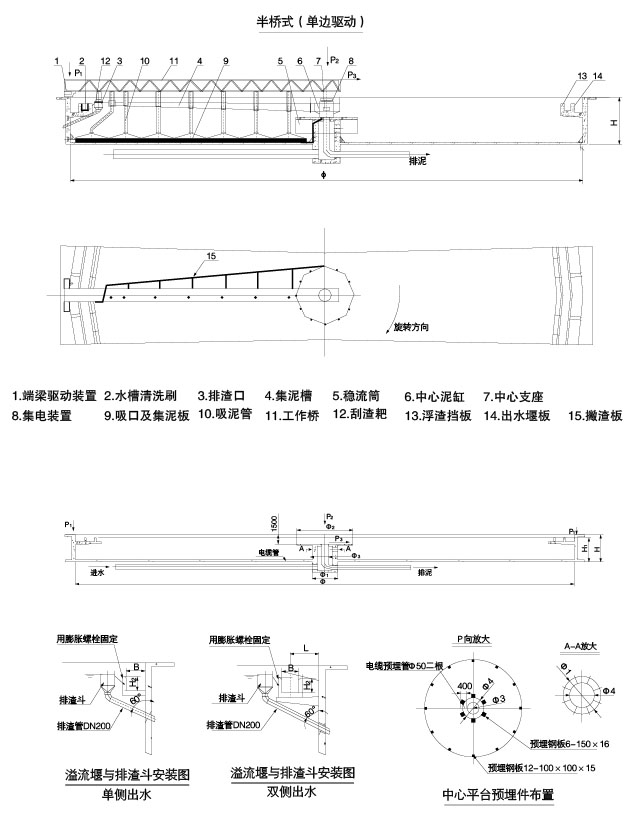

    1、工作橋可采用半橋式或全橋式，其材質可采用碳鋼、不銹鋼及鋁合金等。
    2、驅動裝置采用軸裝式斜齒輪減速機與主動滾輪直聯(lián)傳動，結構緊湊，機械效率較高。
    3、吸泥管采用喇叭口形式，吸泥效果好。
    4、吸泥方式有兩種：自吸式和虹吸式(常規(guī)采用前種)。
    5、設置機械和電氣雙重過載保護，運轉安全可靠。
    6、操作簡單，設有就地/遠程控制轉換開關,可直接對設備進行控制。

    型號說明

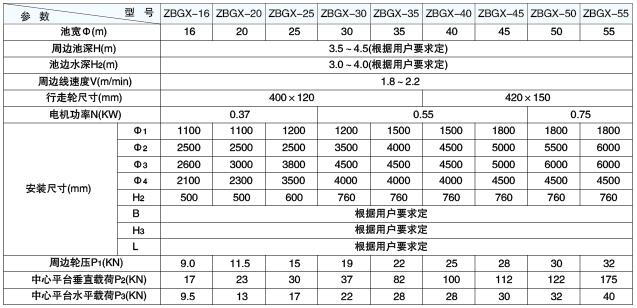

    主要技術參數和安裝尺寸表
